实验1 VRP及CLI基础命令配置
【实验内容】
小华同学刚进入公司实习，为了提高该同学的实际动手能力，项目经理安排他在实验室环境下熟悉VRP及CLI，为后期从事现场运维奠定坚实的基础。
【实验目的】
通过本项目可以掌握如下知识点和技能点：
1、熟悉CLI视图切换；
2、了解设备VRP版本信息；
3、熟悉在线帮助；
4、掌握Tab键和不完整命令行使用；
5、掌握查询命令行使用；
6、掌握命令行显示信息的过滤方式；
7、掌握IP地址配置。

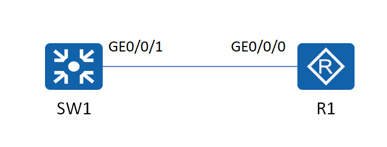

【实验拓扑】
步骤1 切换视图，配置设备名称
1、路由器进入系统视图，配置设备名称为R1。
【R1】
<Huawei>system-view
[Huawei]sysname R1
[R1]
2、路由器切换到用户视图。
【R1】
[R1]quit
<R1>
或
【R1】
[R1]return
<R1>
3、交换机进入系统视图，配置设备名称为SW1。
【SW1】
<Huawei>system-view
[Huawei]sysname SW1
[SW1]
4、路由器切换到用户视图，并保存配置。
【R1】
[R1]quit
<R1>save
或
【R1】
[R1]return
<R1>save
5、交换机切换到用户视图，并保存配置。
【SW1】
[SW1]quit
<SW1>save
或
【SW1】
[SW1]return
<SW1>save
步骤2 查看设备VRP版本

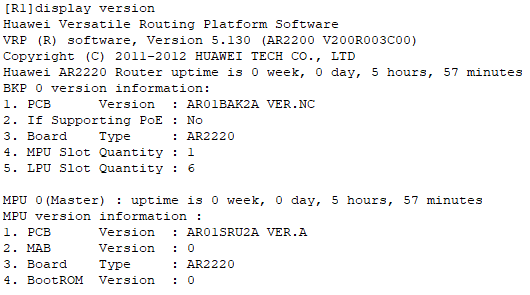

1、查看并记录R1的版本。
【R1】
[R1]display version

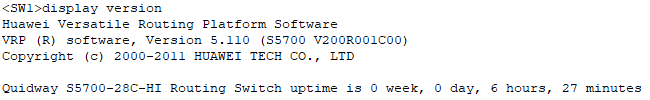

2、查看并记录SW1的版本。
【SW1】
<SW1>display version
步骤3 显示在线帮助
1、完全帮助

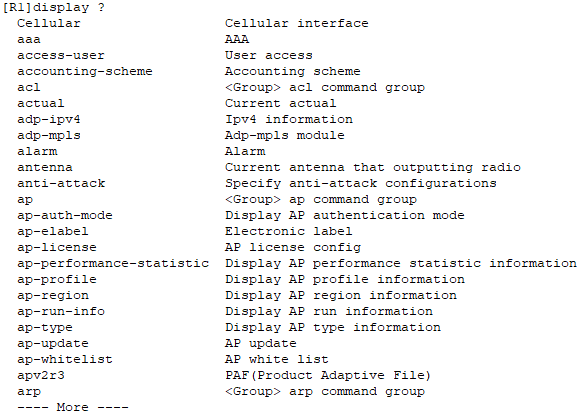

（1·）显示display可以查看的所有命令。
【R1】
[R1]display ?

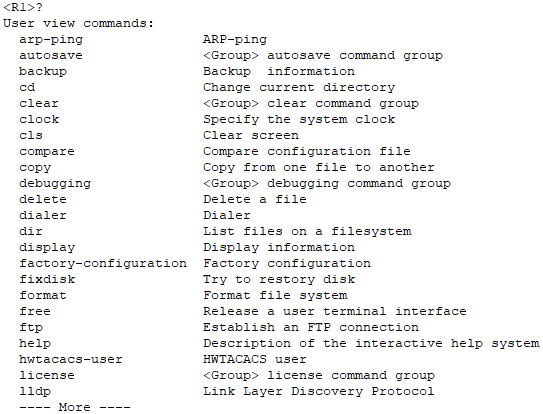

（2）显示用户视图下可以使用的所有命令。
【R1】
<R1>?
2、部分帮助

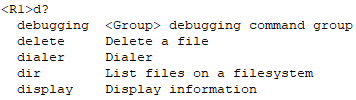

（1）用户视图下，显示所有以“d”开头的命令。
【R1】
<R1>d?

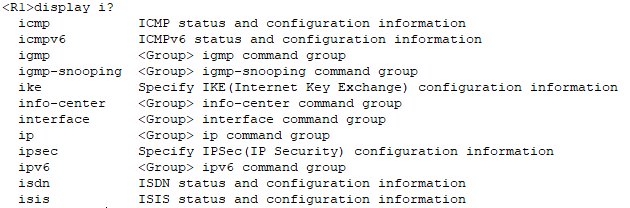

（2）显示display查询命令可以查看所有以“i”开头的命令。
【R1】
<R1>display i?
步骤4 查询命令行

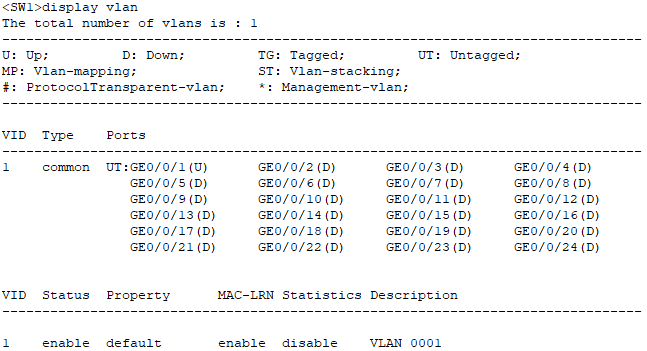

1、使用查询命令行查看某个协议或服务的配置。
【SW1】
[SW1]display vlan
2、使用查询命令行查看设备当前配置与起始配置

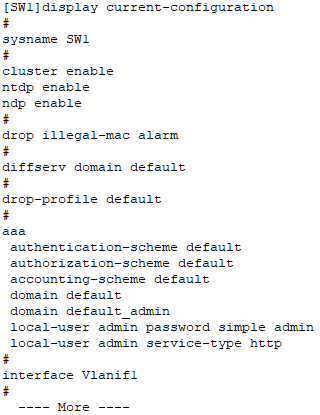

（1）使用【display current-configuration】查看当前配置。
【SW1】
[SW1]display current-configuration

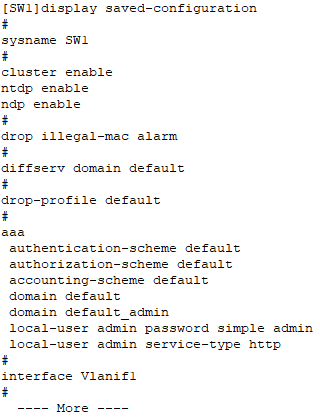

（2）使用【display saved-configuration】查看起始配置。
【SW1】
[SW1]display saved-configuration
3、使用查询命令行查看当前视图下的配置
（1）查看全局系统视图下的配置。
【SW1】
[SW1]display this
（2）查看某接口视图下的配置。
【SW1】
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]display this

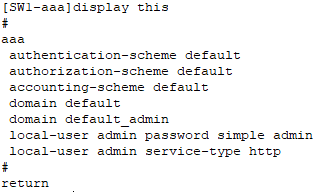

（3）查看AAA视图下的配置。
【SW1】
[SW1]aaa
[SW1-aaa]display this
步骤5 设置命令行显示信息的过滤

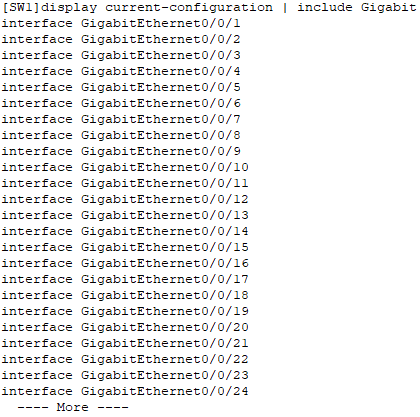

1、使用查询命令查看当前配置，设置过滤方式为包含字符串“Gigabit”（过滤方式字符串区分大小写）。
【SW1】
[SW1]display current-configuration | include Gigabit

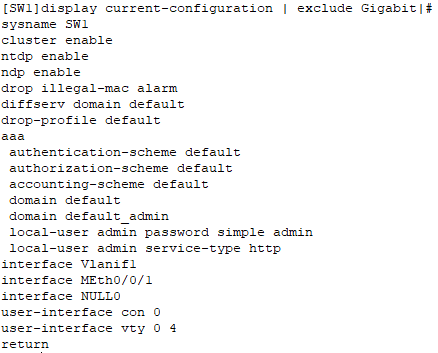

2、使用查询命令查看当前配置，设置过滤方式为不包含字符串“Gigabit”或“#”（过滤方式字符串区分大小写）。
【SW1】
[SW1]display current-configuration | exclude Gigabit|#
3、使用查询命令查看当前配置，设置过滤方式为匹配“user-interface”开始之后的配置。
【SW1】
[SW1]display current-configuration | begin user-interface
步骤6 配置系统时钟
1、显示当前时钟。
【R1】
<R1>display clock
【SW1】
<SW1>display clock
2、设置时区，名为BeiJing，时区为东8区。
【R1】
<R1>clock timezone Beijing minus 08:00:00
【SW1】
<SW1>clock timezone BeiJing minus 08:00:00
3、设置日期和时间。
【R1】
<R1>clock datetime 10:00:00 2020-01-23
【SW1】
<SW1>clock datetime 10:00:00 2020-01-23
步骤7 配置IP地址
1、路由器配置IP地址。
【R1】
<R1>system-view
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.0.0.1 24
2、交换机配置IP地址。
【SW1】
<SW1>system-view
[SW1]interface Vlan1
[SW1-Vlanif1]ip address 12.0.0.2 24
步骤8 查看接口信息

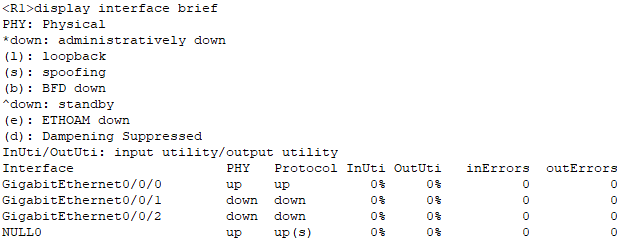

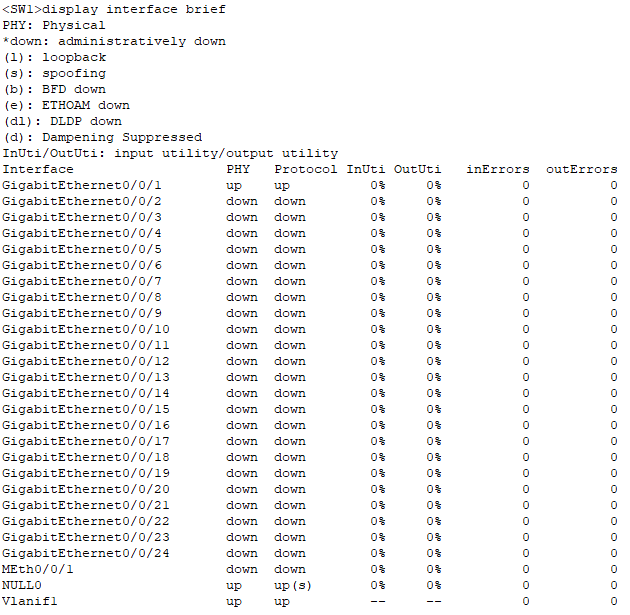

1、查看路由器和交换机接口信息。
【R1】
<R1>display interface brief
【SW1】
<SW1>display interface brief

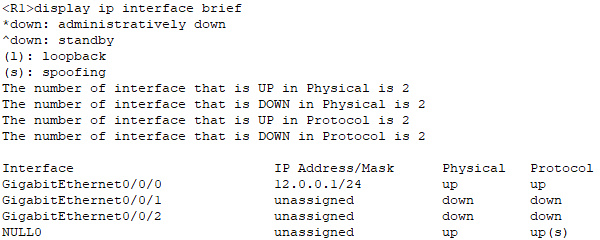

2、查看路由器和交换机三层接口信息。
【R1】
<R1>display ip interface brief
【SW1】
<SW1>display ip interface brief
3、测试连通性。
【SW1】
<SW1>ping 12.0.0.1
步骤9 保存配置
使用Ctrl+Z的组合键退出到用户视图后，再进行保存。
请注意在输入save后，请根据提示输入y，并按回车键进行确认。
【R1】
<R1>save
【SW1】
<SW1>save
