产品简介

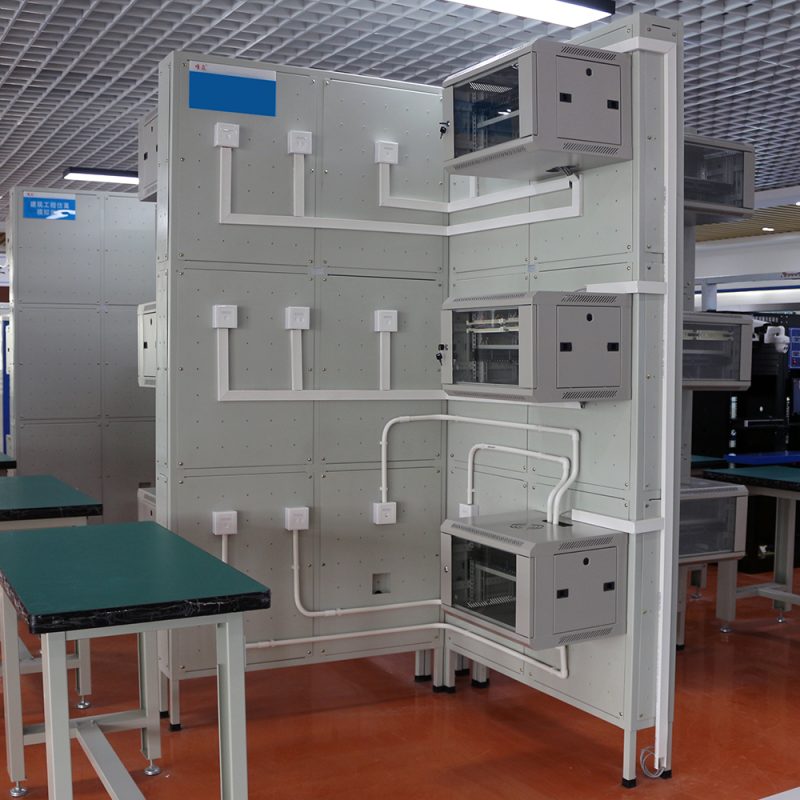

综合布线工程实训模拟墙是综合布线实训室的核心设备，用于模拟工程项目教学，进行综合布线系统工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、建筑群子系统、出入口子系统设计、完成点数统计表、系统图、施工图、端口对应表、材料表、预算表、施工进度表等工作任务教学实训。

产品型号和技术规格

产品型号	类别	技术规格
综合布线实训装置模拟墙实训平台 WZ-TSM-04	外形尺寸	每面墙宽1.2米，高2.6米。标准模块化仿真墙体，采用全钢结构（内不含木蕊板），方便组装和实训（骨架链接无铆钉）。其中单个仿真墙模块尺寸：1200×240×2600mm
	产品重量	450kg
	设备组成	全钢结构，6U壁挂机柜，住宅信息箱，开放式桥架，电源系统
	实训规模	每面实训墙可满足4-6人同时实训，每两个墙面形成一个模块L型区域，8模块满足32-48人同时或交叉进行综合布线7大子系统实训
	实训项目	全钢结构模拟建筑物（群）仿真模拟墙实训设备，可实现综合布线七大子系统实训环境。可自由组合搭建，方便根据实验室环境自由扩展搭建。同时进行8个工作区-水平-垂直-设备间-进线间-建筑群综合布线七大子系统工程化布线实训。能进行住宅信息箱安装实训，底盒明装、暗装、墙体嵌入式安装等实训。能扩展为监控系统、报警、安防、智能化管理系统、物联网设备安装调试等实训平台。
	安装布局	可自由组合搭建，十字形、H形、E字形、L形、U字形、T字形等各种形态搭建。

1、实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。

2、实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。

3、能够模拟进行综合布线工程各个子系统的关键技术实训。

4、能够进行万种布线路由设计和实训操作，并且实训一致性好。

5、能够进行各种线槽或桥架的多种方式安装布线实训。

6、能够进行各种线管的明装或暗装方式的安装布线实训。

7、能够保证>10000次的实训。

8、每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。

9、可采用十字、E字、T字连接方式布局，教室利用率高，设备利用率高，性价比高，实训方式多，采光好，管理方便。

1）能够模拟进行多种综合布线路由设计和操作，具有综合布线工程技术设计、实训、展示、测试、考核平台等功能。

2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训。

3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境。

4）结合唯众其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训。

5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能。

6）能够扩展为智能化管理系统、电气工程技术等多种实训平台。

综合布线工程实训模拟墙
